Przesunięcie fazowe prądu to różnica w czasie lub kącie między dwoma sygnałami sinusoidalnymi w obwodach prądu przemiennego. Najczęściej dotyczy to relacji między prądem a napięciem. Jest to kluczowe zjawisko w analizie obwodów elektrycznych, zwłaszcza tych z elementami indukcyjnymi i pojemnościowymi. Przesunięcie fazowe mierzy się w stopniach lub radianach i oznacza grecką literą φ (fi). Ma ono istotny wpływ na moc czynną pobieraną przez odbiorniki energii elektrycznej, co wpływa na efektywność energetyczną systemu.
Najważniejsze informacje:- Przesunięcie fazowe to różnica między sygnałami prądu i napięcia w obwodach AC
- Mierzone jest w stopniach lub radianach, oznaczane jako φ (fi)
- Wpływa na moc czynną i efektywność energetyczną
- W rezystorze wynosi 0°, w cewce +90°, a w kondensatorze -90°
- Ma zastosowanie w projektowaniu systemów elektroenergetycznych i urządzeń elektrycznych
Czym jest przesunięcie fazowe prądu?

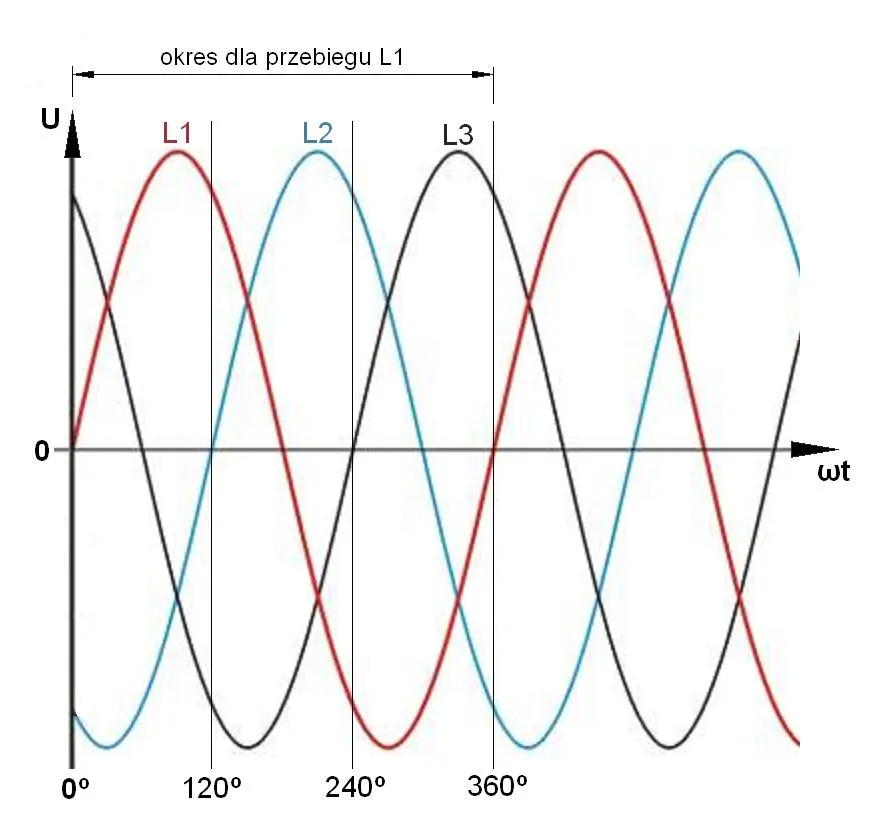

Kąt przesunięcia fazowego (φ) - klucz do zrozumienia zjawiska

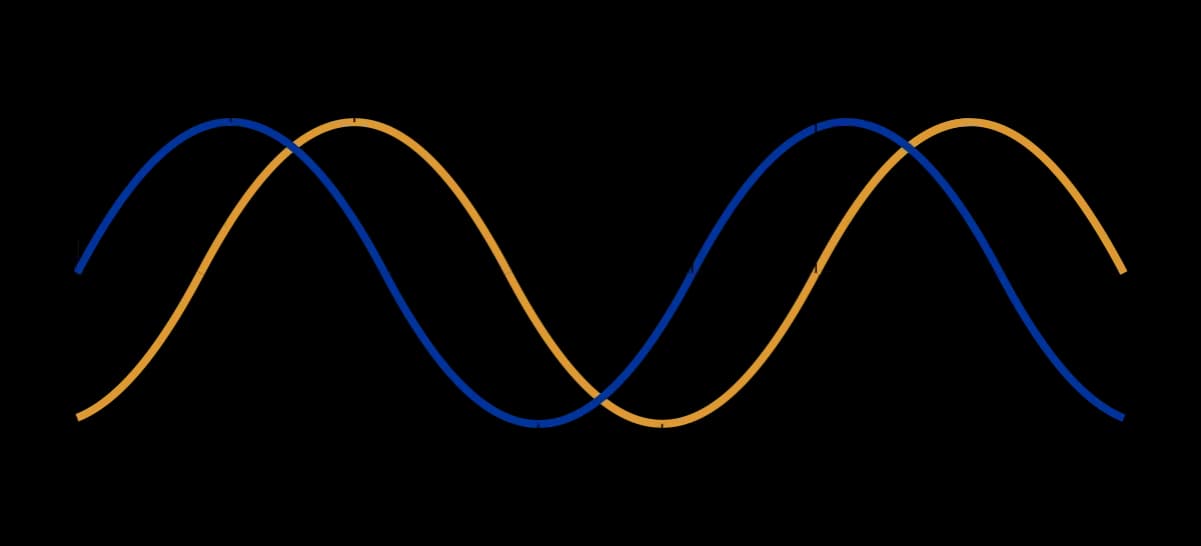

Kąt przesunięcia fazowego, oznaczany grecką literą φ (fi), to miara różnicy faz między dwoma sygnałami sinusoidalnymi. Określa on, o ile jednostek kątowych jeden sygnał jest przesunięty względem drugiego. Kąt ten jest kluczowy dla zrozumienia zachowania obwodów AC. Mierzy się go w stopniach lub radianach. Wartości kąta przesunięcia mogą wahać się od -90° do +90°, gdzie 0° oznacza brak przesunięcia, wartości dodatnie wskazują na opóźnienie prądu względem napięcia, a ujemne na jego wyprzedzenie.
Jak obliczyć kąt przesunięcia fazowego?
Do obliczenia kąta przesunięcia fazowego często stosuje się metodę wektorową, wykorzystującą diagramy fazowe. Pozwala ona na graficzne przedstawienie relacji między prądem a napięciem. Wzór na obliczanie kąta przesunięcia to: φ = arctan(X/R), gdzie X to reaktancja, a R to rezystancja obwodu. Przykładowo, dla obwodu z cewką o indukcyjności 0,1 H i rezystancji 10 Ω, przy częstotliwości 50 Hz, kąt przesunięcia wyniesie około 71,6°.
Czytaj więcej: Jak ustalić idealne tempo w muzyce? Sekrety rytmu od ekspertów
Wpływ przesunięcia fazowego na moc czynną
Moc czynna to część mocy elektrycznej, która wykonuje użyteczną pracę w obwodzie. Jest ona bezpośrednio związana z przesunięciem fazowym prądu. Wzór na obliczanie mocy czynnej z uwzględnieniem przesunięcia fazowego to: P = U * I * cos(φ). U oznacza wartość skuteczną napięcia, I - wartość skuteczną prądu, a cos(φ) to współczynnik mocy. Im mniejsze przesunięcie fazowe, tym większa moc czynna przy tych samych wartościach napięcia i prądu.
Współczynnik mocy - co to jest i dlaczego jest ważny?
Współczynnik mocy to stosunek mocy czynnej do mocy pozornej w obwodzie AC. Jest on ściśle powiązany z kątem przesunięcia fazowego - im mniejszy kąt, tym wyższy współczynnik mocy. Wysoki współczynnik mocy jest kluczowy dla efektywności energetycznej systemów AC. Oznacza on lepsze wykorzystanie energii elektrycznej, mniejsze straty w liniach przesyłowych i niższe koszty operacyjne. Dlatego wiele zakładów przemysłowych dąży do utrzymania współczynnika mocy na poziomie bliskim 1.
Przesunięcie fazowe w różnych elementach obwodu
| Element | Wartość przesunięcia | Charakterystyka |
|---|---|---|
| Rezystor | 0° | Prąd i napięcie w fazie |
| Cewka | +90° | Prąd opóźniony względem napięcia |
| Kondensator | -90° | Prąd wyprzedza napięcie |
Rezystor - brak przesunięcia fazowego
W idealnym rezystorze przesunięcie fazowe prądu wynosi 0°. Oznacza to, że prąd i napięcie zmieniają się synchronicznie. Rezystory nie wprowadzają komplikacji związanych z przesunięciem fazowym, co czyni je prostymi elementami w analizie obwodów AC.
Cewka - dodatnie przesunięcie fazowe
Cewka wprowadza dodatnie przesunięcie fazowe wynoszące +90°. W praktyce prąd płynący przez cewkę opóźnia się względem napięcia. To zjawisko ma istotny wpływ na impedancję w układach elektrycznych, zwiększając reaktancję indukcyjną obwodu.
Kondensator - ujemne przesunięcie fazowe
Kondensator charakteryzuje się ujemnym przesunięciem fazowym napięcia wynoszącym -90°. Oznacza to, że prąd wyprzedza napięcie. W obwodach AC kondensatory wprowadzają reaktancję pojemnościową, która może kompensować efekty indukcyjne.
Praktyczne zastosowania przesunięcia fazowego
- Kontrola przepływu mocy w sieciach elektroenergetycznych
- Kompensacja mocy biernej
- Optymalizacja pracy silników elektrycznych
- Projektowanie filtrów i obwodów rezonansowych
- Analiza jakości energii elektrycznej
Kontrola przepływu mocy w sieciach elektroenergetycznych
Przesuwniki fazowe są kluczowymi urządzeniami w kontroli przepływu mocy w sieciach elektroenergetycznych. Pozwalają one na precyzyjne sterowanie kątem fazowym między napięciem a prądem. Dzięki temu można optymalizować rozdział energii w sieci i zwiększać stabilność systemu. Kontrola przepływu mocy przekłada się na lepsze wykorzystanie infrastruktury przesyłowej i redukcję strat energii.
Kompensacja mocy biernej
Moc bierna to energia krążąca między źródłem a odbiornikiem, nie wykonująca użytecznej pracy. Jest ona ściśle związana z przesunięciem fazowym prądu. Kompensacja mocy biernej polega na dodawaniu do sieci urządzeń (np. baterii kondensatorów), które zmniejszają przesunięcie fazowe. Takie działanie poprawia współczynnik mocy, redukuje straty energii i optymalizuje pracę systemu elektroenergetycznego.
- Zainstaluj baterie kondensatorów do kompensacji mocy biernej
- Używaj urządzeń z wysokim współczynnikiem mocy
- Regularnie konserwuj i optymalizuj pracę silników elektrycznych
Znaczenie przesunięcia fazowego dla efektywności energetycznej
Przesunięcie fazowe prądu ma bezpośredni wpływ na straty energii w systemach elektrycznych. Duże przesunięcie fazowe zwiększa prąd płynący w przewodach, co prowadzi do większych strat cieplnych. To z kolei przekłada się na wyższe koszty operacyjne i mniejszą efektywność energetyczną systemów AC. Niski współczynnik mocy może skutkować dodatkowymi opłatami nakładanymi przez dostawców energii. Poprawa efektywności energetycznej poprzez kontrolę przesunięcia fazowego obejmuje m.in. stosowanie kompensatorów mocy biernej, optymalizację pracy silników i transformatorów oraz wykorzystanie energoelektronicznych układów korekcji współczynnika mocy.
Przesunięcie fazowe prądu: Klucz do wydajności i oszczędności w systemach elektrycznych
Przesunięcie fazowe prądu to fundamentalne zjawisko w obwodach prądu przemiennego, które ma ogromny wpływ na efektywność energetyczną i funkcjonowanie systemów elektrycznych. Zrozumienie tego konceptu jest kluczowe dla inżynierów, techników i wszystkich pracujących z instalacjami elektrycznymi. Od prostych obwodów po skomplikowane sieci energetyczne, kontrola przesunięcia fazowego pozwala na optymalizację przepływu mocy, redukcję strat energii i obniżenie kosztów operacyjnych.
Kąt przesunięcia fazowego, wyrażany przez współczynnik mocy, jest kluczowym parametrem w analizie i projektowaniu systemów AC. Dążenie do wysokiego współczynnika mocy poprzez kompensację mocy biernej i odpowiedni dobór elementów obwodu przekłada się bezpośrednio na zwiększenie efektywności energetycznej systemów AC. Praktyczne zastosowania, takie jak kontrola przepływu mocy w sieciach elektroenergetycznych czy optymalizacja pracy silników, pokazują, jak istotne jest to zjawisko w codziennym funkcjonowaniu infrastruktury elektrycznej.
Podsumowując, świadome zarządzanie przesunięciem fazowym to nie tylko teoria, ale przede wszystkim praktyczna droga do tworzenia wydajniejszych, bardziej ekonomicznych i przyjaznych środowisku systemów elektrycznych. Inwestycja w zrozumienie i kontrolę tego zjawiska przynosi wymierne korzyści zarówno dla pojedynczych urządzeń, jak i dla całych sieci energetycznych.
